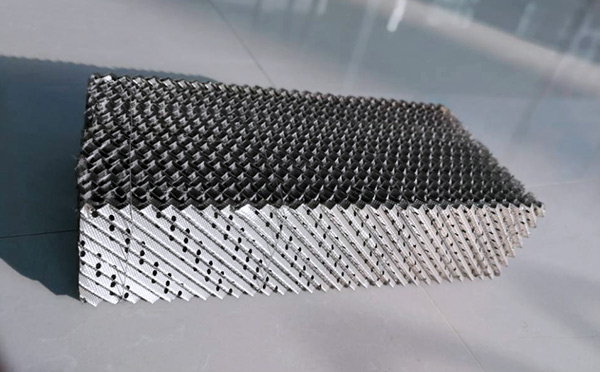

孔板波纹填料是孔板波纹填料的一种主要的形式。波纹峰高与塔轴线倾角按45°和30°，分成Y、X两种型号。金属孔板波纹填料保持了金属丝网波纹填料结构特点，改用表面有沟纹的孔板制成，增加了液体的均布和填料润湿性能，提高了传质效率。每盘单元高度为50-200mm，直径超过1.5m，填料制成分块形式。

孔板波纹填料的波纹板片上冲压有许多f5mm左右的小孔，可起到粗分配板片上的液体、加强横向混合的作用、波纹板上轧成细小沟纹，可起到细分配板片上的液体、增强表面润湿性能的作用。金属板波纹填料强度高，耐腐蚀性强。

•
